KSR系列300型软起动器
分享到:

KSR系列300型软起动器

类型: 液晶汉显型
型号: KSR系列300型软起动器
商城价:
0.00
产品详情

KSR系列300型液晶显示交流电动机软起动器是采用电力电子技术,微处理器技术及现代控制理论设计生产的具有当今国际先进水平的新型起动器设备。该产品能有效的限制异步电动机起动时的起动电流,可广泛应用于风机、水泵、输送类及压缩机等负载,是传统的星/三角转换,自耦降压、磁控降压等压起动设备的理想换代产品。

    KSR系列300型液晶汉显交流电动机软起动器需要外接旁路接触器

作用:

1、降低电动机的起动电流,减少配电容量,避免增容投资;

2、减少起动应力,延长电动机及相关设备的使用寿命;

3、平稳的起动和软停车避免了水泵的喘振问题,水锤效应;

4、多种起动模式及宽范围的电流、电压等设定,可适应多种负载情况,改善工艺;

5、可用于频繁起,停的场合。

特点:

1、起动方式:根据负载特点选择不同的起动模式及参数设置,可最大程度的使电动机实现最佳起动效果;

2、高技术性能:由于采用了高性能微处理器及强大的软件支持功能使控制电路得以简化,无需对电路参数进行调整即可获得一致,准确级快速的执行速度;

3、高可靠性:KSR系列300型软起动器素有电器元器件均经过严格的筛选,起主控板经过了72小时高温循环实验,从而保证了出厂产品的高可靠性;

4、优化的结构:独特紧凑的模块化结构及上进下出线的连接方式,非常方便用户的集成或成套;

5、多重保护功能:KSR系列300型软起动器在电动机的起动和运行过程中有多种保护功能(如过流、过载、缺相、过热等),所以对单台控制时无需另加电机保护电路,可降低集成或成套成本,简化电路;

6、模拟信号输出:可提供4~20mA模拟输出信号;

7、RS485通讯:可提供RS485(MODBUS通讯协议)通讯;

8、实际功率设置:当软起动器功率比实际负载功率大时,可将软起动器额定电流按实际负载进行设置,使软起动器和实际负载匹配,以保证起动、运行、保护等各参数的准确性。

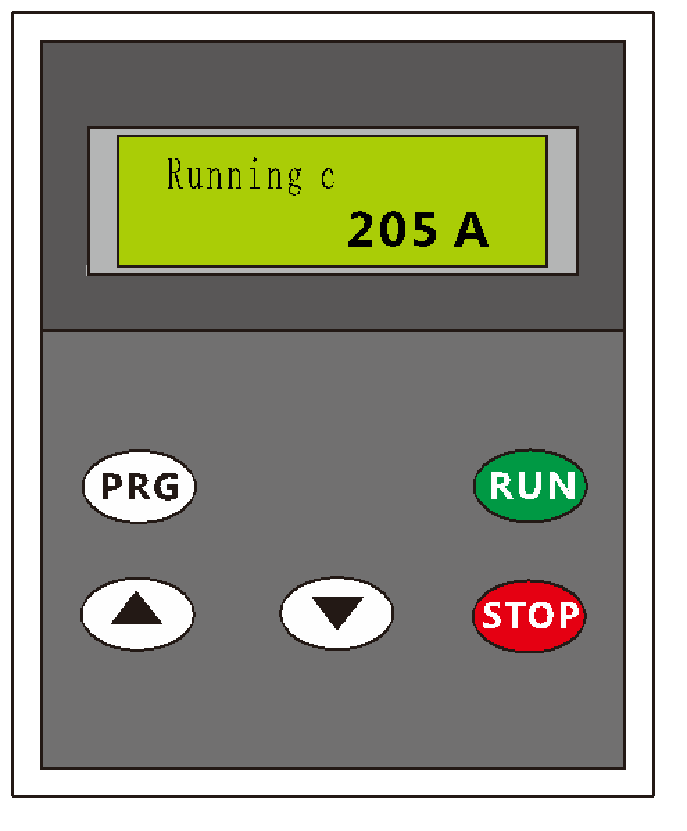

LCD键盘

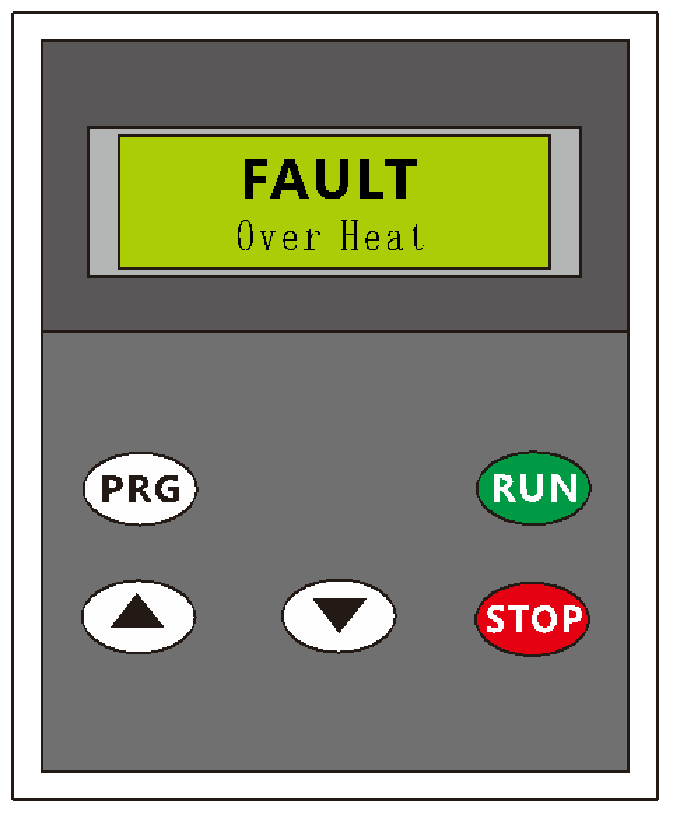

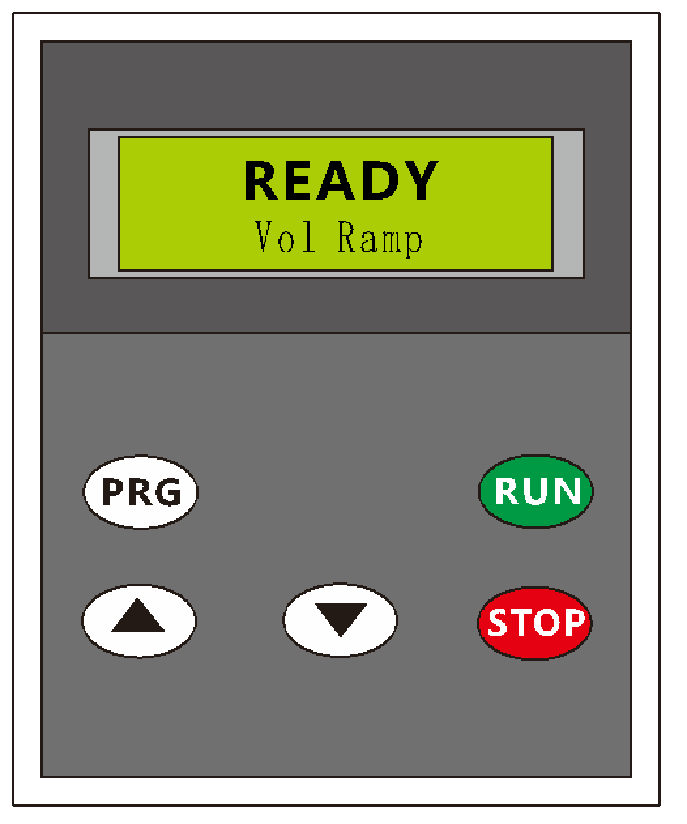

英文显示:



待机状态                             运行状态                             故障状态---过热

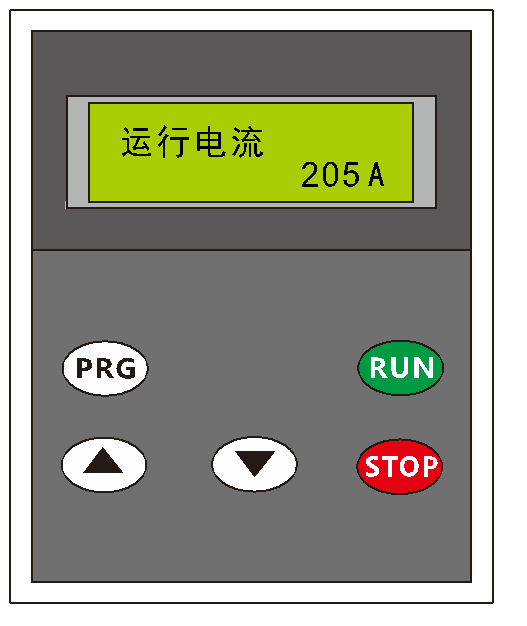

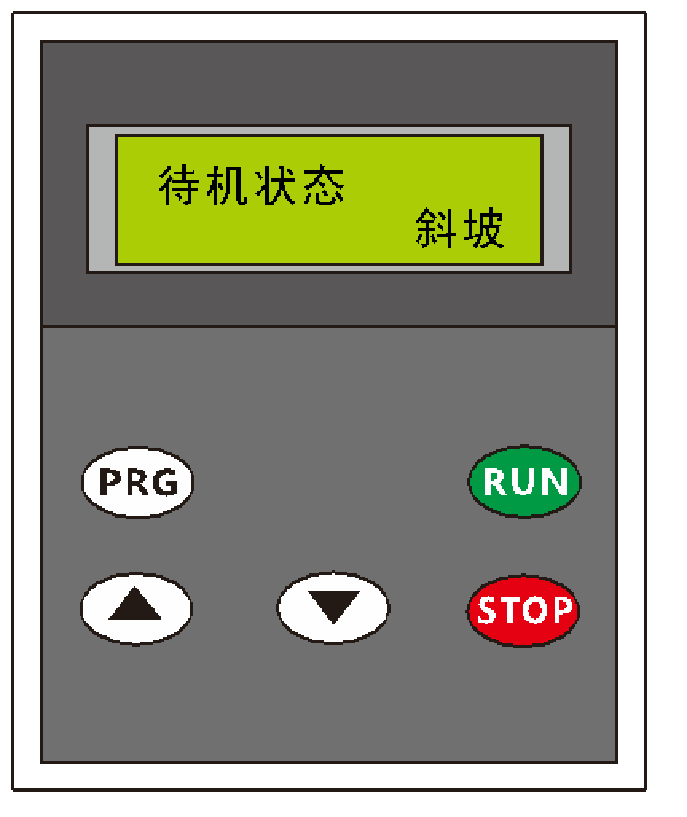

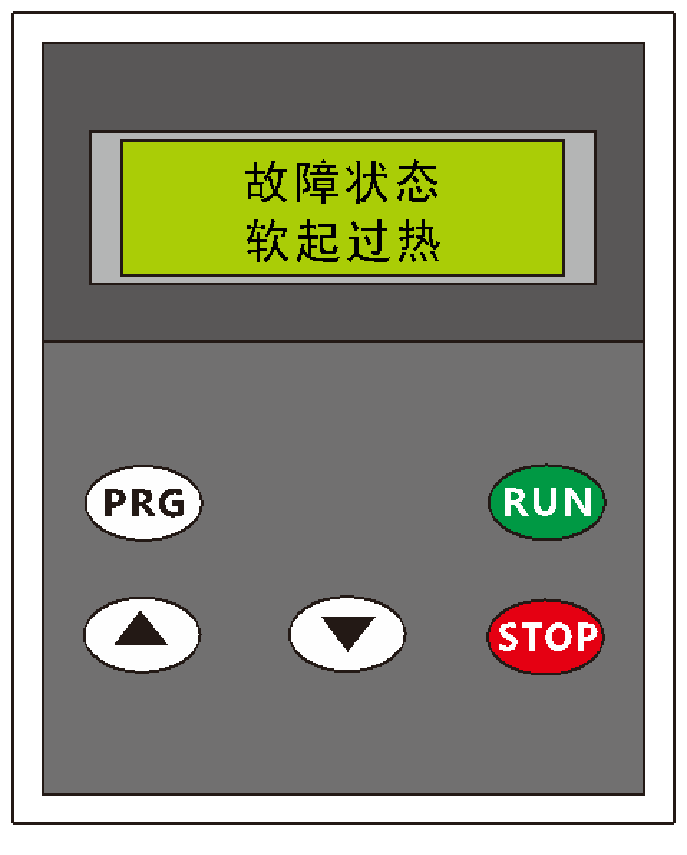

中文显示:



待机状态                              运行状态                             故障状态---过热

KSR300系列与触摸屏通讯界面1:


KSR300系列与触摸屏通讯界面2:


工作原理

    KSR系列300型电动机器采用三对反并联的晶闸管连接到交流电机的定子回路上,利用晶闸管的电子开关作用,通过微处器理控制其触发角的变化来改变晶闸管的开通程度,由此来改变电动机输入电压大小,以达到控制电动机的软起动目的,当起动完成后,软启动器输出达到进线电压,这时将通过旁路控制信号,自动控制旁路接触器KM吸合,将电机投入电网运行。

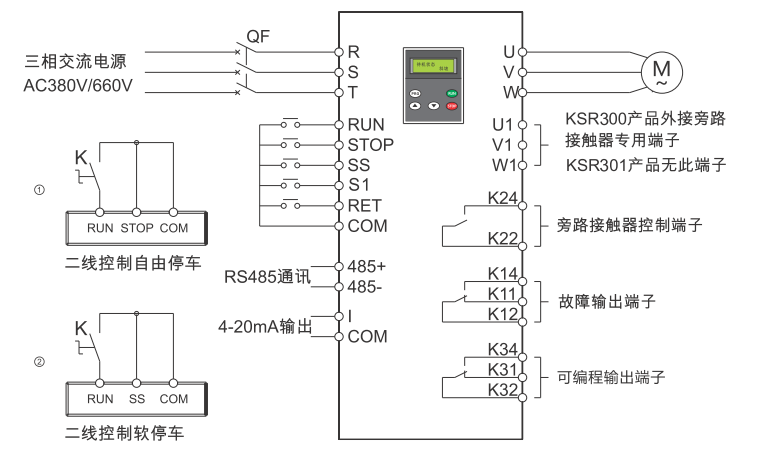

基本接线原理图

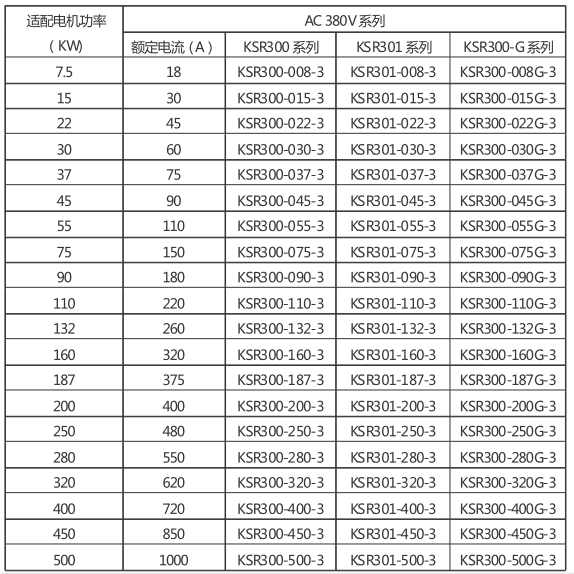

选型表

订货须知:

  用户在订货时,请将产品型号、规格、负载情况及使用条件通知供货方,以便正确选择产品,KSR系列300型产品配有旁路接触器接线端子,订货时请予以说明。

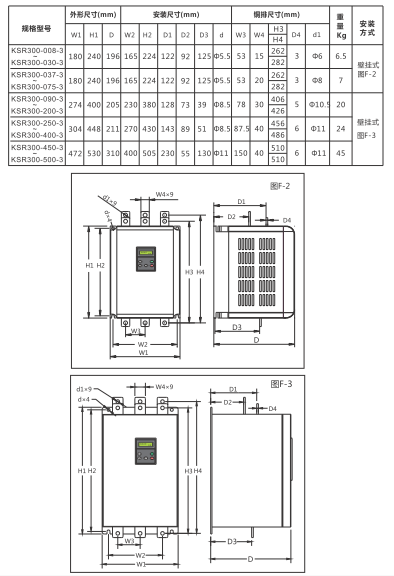

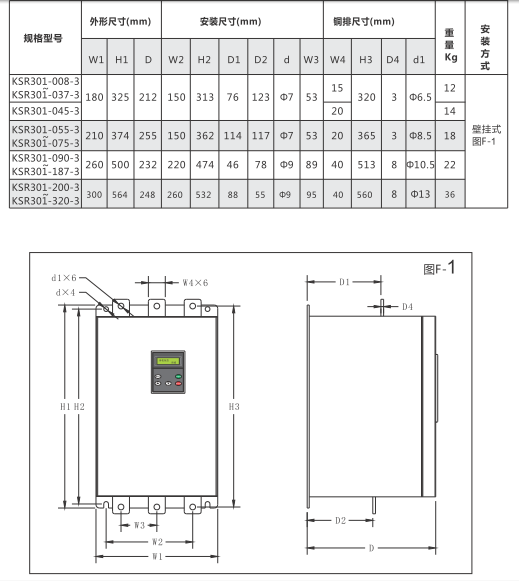

外形及安装尺寸:
